Εκτεταμένο ακροφύσιο
Είναι ένα ειδικό ακροφύσιο που επιμηκύνει το ακροφύσιο της συνηθισμένης μηχανής έγχυσης έτσι ώστε να μπορεί να έρθει σε άμεση επαφή με την πύλη του καλουπιού. Θερμαίνεται με ηλεκτρικό πηνίο θέρμανσης και διαθέτει σύστημα μέτρησης και ελέγχου θερμοκρασίας. Η θερμοκρασία του ακροφυσίου απαιτείται να είναι {{0}} βαθμοί υψηλότερη από αυτή της κάννης. Το στόμιο του ακροφυσίου είναι στην πραγματικότητα η πύλη της κοιλότητας και συνήθως χρησιμοποιείται μια σημειακή πύλη με διάμετρο 0.8-1.2 mm.
Δεδομένου ότι το ακροφύσιο υψηλής θερμοκρασίας σχηματίζει άμεσα (ή έμμεσα) το πλαστικό μέρος, το καλούπι πρέπει να μονωθεί για να αποτραπεί η επίδραση της υψηλής θερμοκρασίας του ακροφυσίου στη σκλήρυνση του πλαστικού μέρους. Χρησιμοποιούνται συνήθως διάκενο αέρα και πλαστική μόνωση δέρματος. Μετά την έγχυση και τη διατήρηση της πίεσης, το ακροφύσιο πρέπει να διαχωριστεί από το καλούπι για να ελαχιστοποιηθεί η περιοχή επαφής μεταξύ του ακροφυσίου και του καλουπιού.
Το εκτεταμένο ακροφύσιο έχει απλή δομή και χρησιμοποιείται συχνά σε καλούπια μονής κοιλότητας. Συνήθως χρησιμοποιούνται σφαιρικές, κωνικές και άλλες μορφές.

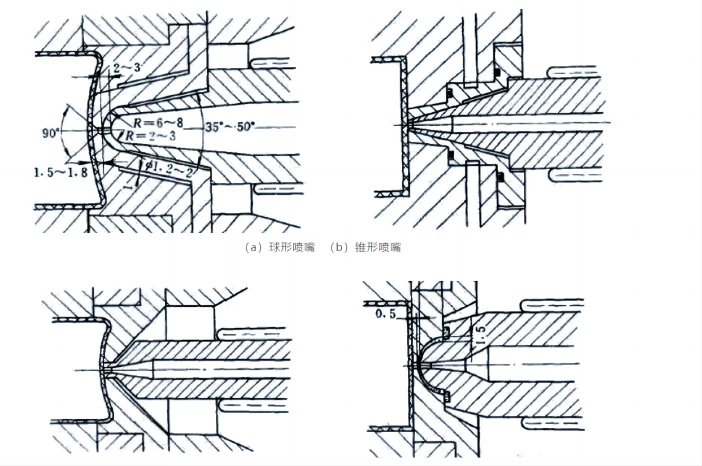

(α) σφαιρικό ακροφύσιο (β) κωνικό ακροφύσιο
(γ) Ακροφύσιο διαμόρφωσης (δ) Αδιαβατικό ακροφύσιο
Η δομή του ακροφυσίου επέκτασης
Σχήμα (α) Το ακροφύσιο εκτείνεται μέσα στο χιτώνιο ψεκασμού, το ακροφύσιο τοποθετείται από τον ώμο και αντέχει τη δύναμη, και υπάρχει ένας δακτύλιος για να αυξήσει το διάκενο μεταξύ του ακροφυσίου και του χιτωνίου ψεκασμού.
Σχήμα (β) Η ακραία όψη του ακροφυσίου είναι ένα μέρος της κοιλότητας, με έναν ενδιάμεσο δακτύλιο, μια σχισμή κενού αέρα και την εισαγωγή ψυκτικού νερού.
Σχήμα (γ) Το ακροφύσιο πρέπει να είναι τοποθετημένο στο κάθισμα έγχυσης για να αντέχει την πίεση. Το μπροστινό άκρο του ακροφυσίου ταιριάζει με την οπή και πρέπει να ληφθεί υπόψη η θερμική διαστολή
Διόγκωση και φλας.
Το σχήμα (δ) είναι ένα θερμομονωτικό ακροφύσιο, με πλαστικό θερμομονωτικό δέρμα σε σχήμα μπολ, με κεντρικό πάχος 0.4-0.5 mm και εξωτερική πλευρά 1.{{7 }}.5 χλστ. Ο ώμος πίεσης είναι ενσωματωμένος με ένα παρέμβυσμα PTFE. Εξασφαλίστε την ισχυρή ακαμψία στο κάτω μέρος του κυπέλλου.
