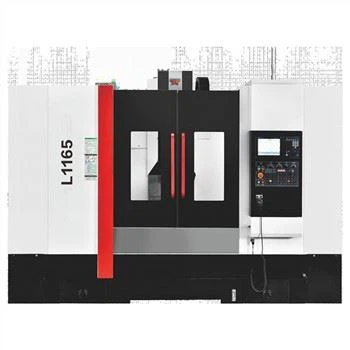

Μύλος Cnc Πάγκου Υψηλής Ακρίβειας
Παράμετρος μονάδας στοιχείου
Σύστημα ελέγχου Σετ συστήματος ελέγχου MITSUBISHI M80B
πάγκος εργασίας Μέγεθος επιφάνειας εργασίας mm 1000×600v Φορτίο τραπεζιού εργασίας g 800
Υποδοχή τραπεζιού T (μέγεθος αριθμού × διάστιχο) mm 5- 18×100
διαδρομή Αριστερή και δεξιά διαδρομή (X) mm 800
Εμπρός και πίσω διαδρομή (Y) mm 500
Πάνω και κάτω διαδρομή (Z) mm 550
Μύλος CNC πάγκου υψηλής ακρίβειας ΛΕΠΤΟΜΕΡΕΙΕΣ
Εργαλειοθήκη τύπου δίσκου
Υψηλή απόδοση γρήγορης αλλαγής εργαλείου, γρήγορη ταχύτητα αλλαγής εργαλείου εξοικονομεί ανθρωποώρες, αυξάνει την απόδοση παραγωγής, η αλλαγή εργαλείου επαναλαμβάνεται μέσα σε 3 δευτερόλεπτα και η χωρητικότητα είναι 24 μαχαίρια.
Εισαγόμενη βιδωτή ράγα
Βίδα γείωσης ακριβείας, υψηλή ακαμψία, υψηλή ακρίβεια, σταθερή κίνηση, υψηλή ρουλεμάν φορτίου, ισχυρή αντίσταση κραδασμών, γρήγορη ταχύτητα κίνησης.
άξονας υψηλής ταχύτητας
Σταθερή λειτουργία σε υψηλή ταχύτητα, μεγάλη διάρκεια ζωής, χαμηλό θόρυβο, μικρές δονήσεις, υψηλή ακρίβεια κατεργασίας.
Σύστημα CNC
Προαιρετική επωνυμία FANUC/GSK/Siemens
Παράμετρος μηχανής
Μηχανή Λεπτομέριες | |||
Είδος | Μονάδα | Προδιαγραφές | |
Σύστημα | λειτουργικός Σύστημα | σειρά | GSK 25I |
Αριθμός του έλεγχος σερβομηχανισμός τσεκούρια | άξονας | 3 άξονας | |
Τραπέζι εργασίας | Δουλειά τραπέζι Μέγεθος | mm | 1000×600 |
Δουλειά τραπέζι φορτώνω |
| 600 | |
Τ-slot του τραπέζι εργασίας (αριθμός-μέγεθος× διάστιχο) | mm | 4- 18×130 | |
Ταξίδι | Αριστερά και σωστά Εγκεφαλικό (X) | mm | 800 |
Πίσω και Εμπρός Εγκεφαλικό (Y) | mm | 500 | |
Πάνω και κάτω Εγκεφαλικό (Z) | mm | 520 | |
Ατρακτος | Ατρακτος κωνοειδής τρύπα (προδιαγραφή/εγκατάσταση Μέγεθος) | mm | BT40 |
Ατρακτος Ταχύτητα | σ.α.λ | 0-10000σ.α.λ | |
Ατρακτος οδηγώ τρόπος | Ζώνη | ||
Απόσταση από άτρακτος κέντρο προς την στήλη οδηγός ράγα (κατάλληλος για κάθετη μηχανές) | mm | 500 | |
Απόσταση από άτρακτος τέλος επιφάνεια προς την τραπέζι επιφάνεια | mm | 100-640 | |
Οδηγός | X/Y/Z άξονας κύλινδρος βίδα Προδιαγραφές | 3612/3612/3612 | |
Άξονας Χ οδηγός/γραμμή οδηγός προσδιορισμός | Ολίσθηση κύλινδρος γραμμικός οδηγός | ||
Άξονας Υ οδηγός/γραμμή οδηγός προσδιορισμός | Ολίσθηση κύλινδρος γραμμικός οδηγός | ||
Άξονας Ζ οδηγός/γραμμή οδηγός προσδιορισμός | Ολίσθηση κύλινδρος γραμμικός οδηγός | ||
Μοτέρ | X.Y.Z μοτέρ σύνδεση τρόπος | Ζώνη | |
Ατρακτος μοτέρ Παράμετροι (εξουσία) |
| 7.5 | |
X Y Z άξονας μοτέρ Παράμετροι (εξουσία) |
| 2 ,2 ,3 | |
Ατρακτος ψυγείο χωρητικότητα (μηχανισμός τύπος/750) | 250 | ||
Επεξεργασία ψύξη αντλία ιπποδύναμη |
w |
450W | |
Ταίζω | X. Y. Z άξονας επεξεργασία Ταχύτητα | m/min | 12 ,12 ,12 |
X.Y.Z άξονας ταχύς ρυθμός τροφοδοσίας κίνηση Ταχύτητα | m/min | 36 ,36 ,36 | |
Εξουσία παροχή/αέρα πίεση | Αέρας πηγή | kg/cm² | 6 kg/cm² |
Εξουσία απαίτηση |
| 20KVA | |
Μηχανή ακρίβεια | τοποθέτησης ακρίβεια | mm | ±0.005/300 |
Επαναληψιμότητα | mm | ±0.005/300 | |
Μηχανή Προδιαγραφές | Καθαρά βάρος του μηχανή εργαλείο | T | 4.5T |
Πάτωμα περιοχή του μηχανή εργαλείο (μήκος πλάτος ύψος) | mm | 2800*2500*2550 | |
Πρότυπο διαμορφώσεις | Τομή νερό ψύξη Σύστημα | 1 | |
Επεξεργασία φυσάει αέρας συσκευή | 1 | ||
Αυτόματο λάδωμα συσκευή | 1 | ||
Δουλειά φώτα (αντιεκκρηκτικοί) | 1 | ||
Δράση προειδοποίηση φως | 1 | ||
Ηλεκτρικός κουτί θερμότητα εναλλάκτης | 1 | ||
Ατρακτος λάδι ψυγείο συσκευή | 1 | ||
Λειτουργία κουτί αποθήκευση κουτί | 1 | ||
Χειροκίνητο ηλεκτρονικός χειροτροχός | 1 | ||
Γεμάτος κάλυμμα σεντόνι μέταλλο | 1 | ||
Επίπεδο μπλοκ προσαρμογής και μπουλόνι | 1 | ||
Εργαλείο κουτί (εξάγωνο πρίζα/κατσαβίδι) | 1 | ||
Μηχανή εργαλείο οδηγίες | 1 | ||
Πρότυπο Κύριος μηχανή εξαρτήματα προέλευση | Τριών αξόνων μοτέρ και σερβομηχανισμός | GSK | |
Ατρακτος μοτέρ και υπηρέτης | GSK | ||
Τριών αξόνων βίδα/γραμμικό σιδηρόδρομος/οδηγός ράγα | Ταϊβάν HIWIN/ABBA Ταϊβάν | ||
Δίσκος εργαλείο περιοδικό 24T | Ταϊβάν Sanjet/AIMACH | ||
Ατρακτος | KENTUR/WAYLONG | ||
Ηλεκτρονικός χειροτροχός | NEDICON | ||
Ρουλεμάν | NSK （ Ιαπωνία ）/ ΠΟΥΣΤΗΣ （ Γερμανία） | ||
Σύζευξη | KUNLONG | ||
Εργαλείο Εκφόρτωση κύλινδρος | HAOCENG/AirTAC Ταϊβάν | ||
Μετάδοση ζώνη | XUEFENG （Ιαπωνία） | ||
Θερμότητα εναλλάκτης | RCA (Κίνα) | ||
Επεξεργασία ψύξη αντλία | Κίνα | ||
Επαφές | Σνάιντερ (Γαλλία)/GSK | ||
θραύστης | Σνάιντερ (Γαλλία)/GSK | ||
Μύλος cnc πάγκου υψηλής ακρίβειας Μηχανικά χαρακτηριστικά μηχανικά χαρακτηριστικά
Δομή σιδηροτροχιάς τριών αξόνων, αντίσταση σούπερ στρέψης, καλή ακαμψία, σφαιρική βίδα ακριβείας Taiwan C3, ρουλεμάν υψηλής ακρίβειας Ιαπωνίας, η ακρίβεια τοποθέτησης και η επαναλαμβανόμενη ακρίβεια τοποθέτησης της λειτουργίας του μηχανήματος είναι πολύ σταθερές
Τρεις άξονες σερβοκινητήρα απευθείας σύζευξης, κίνηση ιμάντα κύριου άξονα, ισχυρή ισχύς, αξιόπιστη ακρίβεια τροφοδοσίας υπό ισχυρή φέρουσα ικανότητα εισαγόμενος κύριος άξονας από την Ταϊβάν, υψηλή ακρίβεια, μεγάλη διάρκεια ζωής και ισχυρή αξιοπιστία
σώμα
Ολόκληρο το μηχάνημα υιοθετεί ισχυρό χυτό κρεβάτι Meehanite, φαρδιά βάση, στήλη ψαροκόκαλου, βαρύ αντίβαρο σφύρας/αντίβαρο αζώτου άξονα Z, σταθερή λειτουργία, σταθερή ακρίβεια και ισχυρή ακαμψία. Ατρακτος
Ολόκληρη η σειρά υιοθετεί άξονα υψηλής ακρίβειας που εισάγεται από την Ταϊβάν, με προαιρετική κεφαλή γραναζιών, μεγάλη ροπή ατράκτου και υψηλή ακρίβεια.
οδηγός
Και οι τρεις άξονες υιοθετούν ορθογώνιες ράγες οδήγησης βαρέως τύπου, οι οποίες έχουν ισχυρή αντίσταση κραδασμών.
Ταχεία τροφοδοσία (x, Y, Z): 48/486/48M/min
Άτρακτος: άξονας υψηλής ακρίβειας 12000
Βίδα και οδηγός ράγας: σφαιρική βίδα υψηλής ακρίβειας Taiwan C3. Σκληρή ράγα τριών αξόνων X/Y/Z, ισχυρή φέρουσα ικανότητα
Έξι λόγοι για να επιλέξετε φρέζα cnc εργαλείου κοπής
Ανεξάρτητη έρευνα και ανάπτυξη οικονομικά αποδοτική
Ισχυρή τεχνολογία
ISO, περιβαλλοντική πιστοποίηση
εισαγόμενα ανταλλακτικά
Δωρεάν υπηρεσία συντήρησης
24ωρη εξυπηρέτηση μετά την πώληση
Εξαιρετική ομάδα Ε & Α
