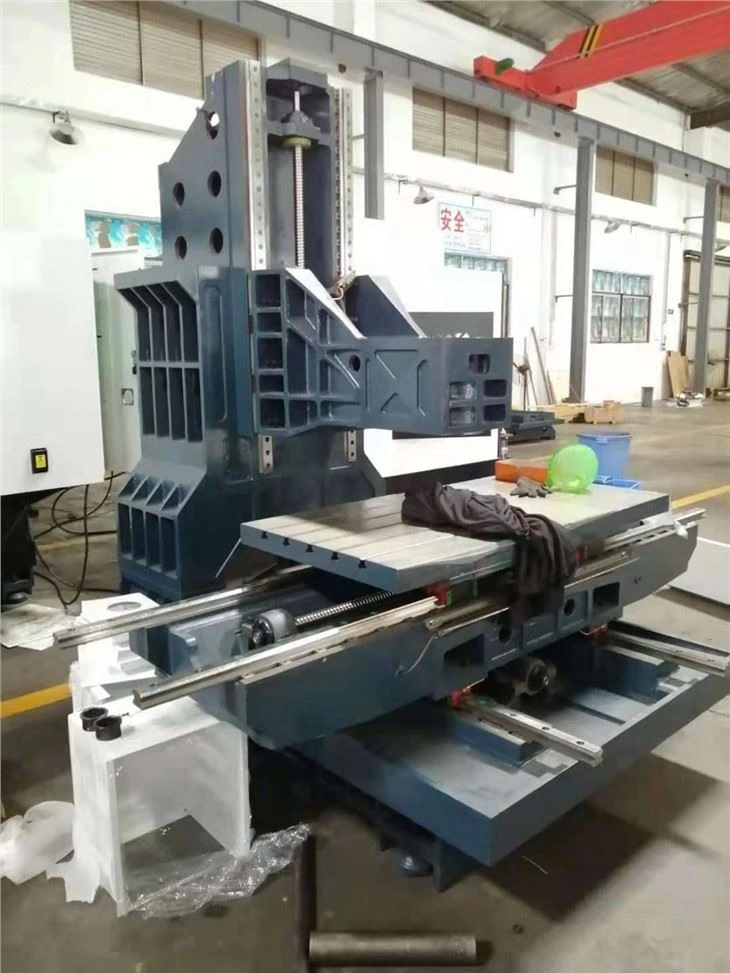

Τιμή VMC 850

Εικόνες λεπτομερειών VMC 850

Χύτευση άμμου ρητίνης FC30, καλούπια αυτοκινήτων, επαγγελματικά χυτά, υψηλή σκληρότητα

Τα χυτά του ίδιου μοντέλου είναι βαρύτερα όταν χρησιμοποιούνται καθ' όλη τη διάρκεια του έτους χωρίς παραμόρφωση

Γραμμικός οδηγός κυλίνδρου τριών αξόνων

Στήλη

Η εξαιρετικά ευρεία σχεδίαση της δομής ψαροκόκαλου στήλης εξασφαλίζει την ακαμψία της εργαλειομηχανής

Ατρακτος

Σχέδιο με άτρακτο κοντή μύτη

Βάση--------------

Κατασκευασμένο από χυτοσίδηρο Meehanite, σταθερό υλικό

Εξοπλισμένο με σχεδιασμό μεγάλου καβάλου και διάταξη ράγας τεσσάρων γραμμών, επιδεικνύει εξαιρετική σταθερότητα μηχανής και ακρίβεια μηχανικής κατεργασίας και μειώνει σημαντικά τους κραδασμούς κατά τη μηχανική κατεργασία

Χρησιμοποιώντας υλικό υψηλής ακαμψίας, το τραπέζι εργασίας έχει σβήσει και μπορεί να επεξεργαστεί όλους τους τύπους προϊόντων με σιγουριά.

Πληροφορίες Προϊόντος

Οδηγός βιδών

Επιλέγονται η βίδα με μπίλια VMC 850 Price και η ράγα οδηγού σβέσης τεχνητής ξύστρας, με ομαλή τροφοδοσία, ακριβή τοποθέτηση και υψηλή ακρίβεια επεξεργασίας

Οδηγείται από έναν κινητήρα με πυρήνα χαλκού, η έξοδος είναι σταθερή και η ισχύς είναι ισχυρή

προστατευτικό κάλυμμα από ανοξείδωτο χάλυβα

Η εσωτερική άμυνα είναι κατασκευασμένη από ανοξείδωτο χάλυβα

Σφραγισμένη, ανθεκτική και ομαλή λειτουργία

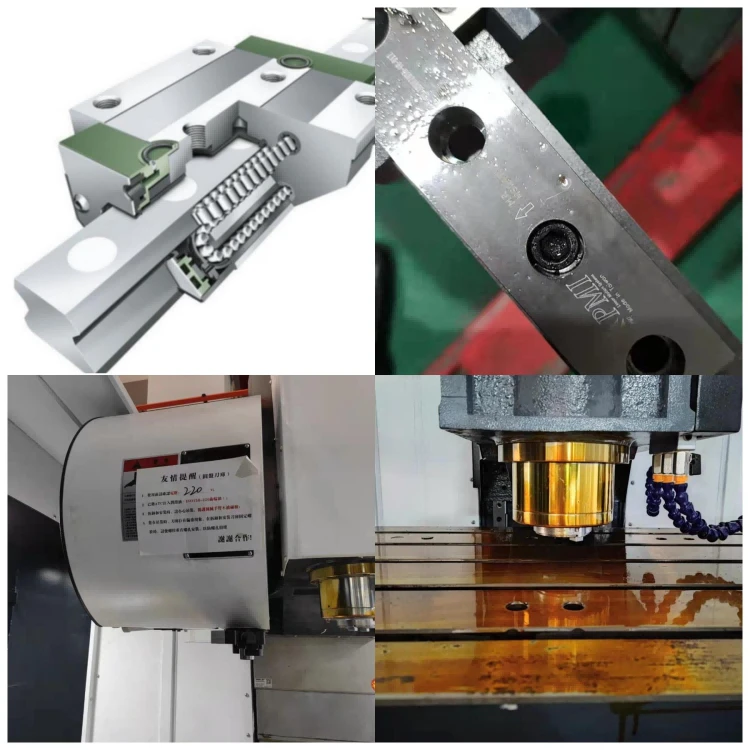

Αυθεντική ράγα οδηγού Taiwan και βίδα μολύβδου

Υιοθετήστε την αυθεντική ασημένια ράγα καλωδίων της Ταϊβάν για να εξασφαλίσετε ακρίβεια μηχανικής κατεργασίας, μεγαλύτερη διάρκεια ζωής της εργαλειομηχανής, επάνω ασημένιο συρμάτινο ράβδο, τροφοδοσία υψηλής ταχύτητας, υψηλή απόδοση λειτουργίας, χαμηλή παραγωγή θερμότητας και τροφοδοσία υψηλής ταχύτητας

Εισαγόμενα ρουλεμάν

Τα ρουλεμάν FAG της Ιαπωνίας NSK/Γερμανίας χρησιμοποιούνται για υψηλή σταθερότητα και ισχυρότερη ακαμψία

Βελτιωμένο σύστημα λίπανσης λαδιών

Υιοθετώντας ολόκληρο το σύστημα λίπανσης καλυμμένο με μηχανή, εξοπλισμένο με σωλήνες λαδιού μεγάλης διαμέτρου καθαρού χαλκού, τοποθετούνται διαχωριστές λαδιού σε κάθε μέρος της εργαλειομηχανής, όπως ο πάγκος εργασίας, η στήλη, η ράγα οδήγησης κ.λπ., για να λιπαίνει κάθε λεπτομέρεια πιο αποτελεσματικά

Άξονας υψηλής ταχύτητας

Η ταχύτητα του άξονα μπορεί να είναι τόσο υψηλή όσο 1200ORPM εισαγόμενος άξονας από την Ταϊβάν, διόρθωση ισορροπίας υπολογιστή και δοκιμή λειτουργίας, σταθερή και αποτελεσματική επεξεργασία προϊόντων και προαιρετικός άξονας ιμάντα, κεντρική έξοδος νερού, ψύξη λαδιού, ηλεκτρικός άξονας κ.λπ.

Χρησιμοποιώντας εξελιγμένα αξεσουάρ, εργονομική διαδραστική διεπαφή, με σερβομηχανή, μπορεί να ολοκληρώσει τις απαιτήσεις επεξεργασίας φρεζαρίσματος υψηλής ακρίβειας, το σύστημα μπορεί να επιλεγεί σύμφωνα με τις απαιτήσεις του πελάτη.

Ράγες οδήγησης Taiwan Shangyin, βίδες μολύβδου, οδηγοί σφαιρών χρήσης τριών αξόνων, σβήσιμο μεσαίας συχνότητας, απόξεση και λείανση ακριβείας για εξασφάλιση ακρίβειας.

Η τιμή VMC 850 σας παρέχει ένα πλήρες σετ τεχνικής υποστήριξης από την αγορά έως τη χρήση και τα ειδικά αεροπλάνα μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες σας

Επί τόπου εγκατάσταση, θέση σε λειτουργία, εκπαίδευση

Εγγύηση ενός έτους για ολόκληρο το μηχάνημα, τρία χρόνια εγγύηση για το σύστημα CNC και συντήρηση εφ' όρου ζωής

Καλωσορίστε τους πελάτες για επίσκεψη

(στάνταρ με συσκευή ψύξης λαδιού άξονα)

Εγκυκλοπαίδεια FANUC System G Code-

Εγκυκλοπαίδεια FANUC G Code

1. Σύντομη περιγραφή της συνάρτησης κώδικα G

G00------Γρήγορη τοποθέτηση

Ζ01------Γραμμική παρεμβολή

G02------αριστερόστροφη κυκλική παρεμβολή

G03------Απαριστόστροφη κυκλική παρεμβολή

G04------Προχρονισμένη παύση

G{0}}παρεμβολή τόξου μέσω του ενδιάμεσου σημείου

G06------παραβολική παρεμβολή

Παρεμβολή καμπύλης spline G07------Z

G08------Επιτάχυνση τροφοδοσίας

G09------Επιβράδυνση ροής

Ζ10------Ρύθμιση δεδομένων

G16------Προγραμματισμός πολικών συντεταγμένων

G17------Επεξεργασία επιπέδου XY

G18------Επεξεργασία επιπέδου XZ

G19------Επεξεργασία επιπέδου YZ

G20------Μέγεθος ίντσας (σύστημα Franken)

G21-----Μετρικό μέγεθος (σύστημα Franken)

Ζ22------Μέθοδος προγραμματισμού διάστασης ακτίνας

G220-----Χρήση στη διεπαφή λειτουργίας του συστήματος

G23------μέθοδος προγραμματισμού μεγέθους διαμέτρου

G230-----Χρήση στη διεπαφή λειτουργίας του συστήματος

Ζ24------Τέλος υπορουτίνας

Ζ25------Επεξεργασία μετάβασης

Ζ26------Κύκλος επεξεργασίας

G30------Ακύρωση μεγέθυνσης

G31-------ορισμός ποσοστού

G32------Κοπή νήματος ίσου βήματος, σύστημα ιντσών

Ζ33------Κοπή νήματος ίσου βήματος, μετρικό σύστημα

G34------αύξησε την κοπή νήματος

Κόψιμο νήματος G35------ με μειωμένο βήμα

Ζ40------Ακύρωση αντιστάθμισης εργαλείου/ακύρωση μετατόπισης εργαλείου

G{0}}εργαλείο αντιστάθμισης-αριστερά

G42------εργαλείο αντιστάθμισης-δικαίωμα

G{0}}εργαλείο μετατόπισης θετικό

G44------εργαλείο μετατόπισης-αρνητικό

G{0}}εργαλείο μετατόπιση συν / συν

G46------μετατόπιση εργαλείου συν /-

G{0}}εργαλείο μετατόπισης-/-

G48------εργαλείο μετατόπισης-/ συν

G{{0}}εργαλείο μετατόπιση 0/ συν

G{{0}}μετατόπιση εργαλείου 0/-

G{{0}}Μετατόπιση εργαλείου συν /0

G{{0}}εργαλείο μετατόπισης-/0

Ζ53------Μετατόπιση ευθείας γραμμής, αποσύνδεση

G54------Ρυθμίστε τις συντεταγμένες του τεμαχίου εργασίας

G55------Ρυθμίστε τη συντεταγμένη 2 του τεμαχίου εργασίας

G56------Ρυθμίστε τη συντεταγμένη 3 του τεμαχίου εργασίας

G57------Ορίστε τη συντεταγμένη τεσσάρων τεμαχίων εργασίας

G58------Ρυθμίστε τη συντεταγμένη του τεμαχίου εργασίας πέντε

G59------Ρυθμίστε τη συντεταγμένη 6 του τεμαχίου εργασίας

G60------μέθοδος ακριβούς διαδρομής (μια χαρά)

G61------μέθοδος ακριβούς διαδρομής (μέση)

G62------μέθοδος ακριβούς διαδρομής (χονδρική)

G63------Πατώντας νήμα

G68------μετατόπιση εργαλείου, εσωτερική γωνία

Ζ69------Μετατόπιση εργαλείου, εξωτερική γωνία

G70------Μέγεθος ίντσας ίντσα (αυτό είναι από τη Siemens και αυτό από τον Frank είναι G21)

G71------Μετρικό μέγεθος mm

G74------Επιστροφή στο σημείο αναφοράς (σημείο μηδέν μηχανής)

G75------Επιστροφή στο σημείο μηδέν των προγραμματισμένων συντεταγμένων

Ζ76------Κύκλος σύνθεσης νήματος

Αποσύνδεση 80------κονσερβοποιημένου κύκλου

Ζ81------Εξωτερικός κύκλος σε κονσέρβα

G331-----Κύκλος κονσερβοποιημένου νήματος

G90------απόλυτο μέγεθος

G91------ σχετικό μέγεθος

Ζ92------Προκατασκευασμένες συντεταγμένες

G93------αντίστροφη μέτρηση χρόνου, ρυθμός ροής

Ζ94------Ρυθμός ροής, ροή ανά λεπτό

G95------ρυθμός τροφοδοσίας, ροή ανά περιστροφή

Ζ96------Σταθερός γραμμικός έλεγχος ταχύτητας

G97------Ακύρωση ελέγχου ταχύτητας σταθερής γραμμής

2. Λεπτομερής επεξήγηση της συνάρτησης κώδικα G

Γρήγορη τοποθέτηση

Μορφή: G00 X(U)__Z(W)__

Εξήγηση: (1) Αυτή η οδηγία κάνει το εργαλείο να μετακινείται γρήγορα στην καθορισμένη θέση σύμφωνα με τη λειτουργία ελέγχου σημείου. Το τεμάχιο εργασίας δεν πρέπει να μετακινείται κατά τη διάρκεια της κίνησης

Για επεξεργασία.

(2) Όλοι οι προγραμματισμένοι άξονες κινούνται με την ταχύτητα που ορίζεται από τις παραμέτρους ταυτόχρονα. Όταν ένας συγκεκριμένος άξονας τελειώσει την προγραμματισμένη τιμή, θα σταματήσει και ο άλλος

Ο άξονας συνεχίζει να κινείται,

(3) Οι μη κινούμενες συντεταγμένες δεν χρειάζεται να προγραμματιστούν.

(4) Το G00 μπορεί να γραφτεί ως G0

Παράδειγμα: G00 X75 Z200

G01 U-25 W-100

Πρώτα, ο Χ και ο Ζ περπατούν 25 γρήγορα στο σημείο Α ταυτόχρονα και μετά περπατούν 75 στο σημείο Β γρήγορα προς την κατεύθυνση Ζ.

Γραμμική παρεμβολή

Μορφή: G01 X(U)__Z(W)__F__(mm/min)

Εξήγηση: (1) Αυτή η εντολή κάνει το εργαλείο να μετακινηθεί στην καθορισμένη θέση σε λειτουργία γραμμικής παρεμβολής. Η ταχύτητα κίνησης ελέγχεται από τον F

Ρυθμός τροφοδοσίας. Όλες οι συντεταγμένες μπορούν να λειτουργήσουν σε σύνδεση.

(2) Το G01 μπορεί επίσης να γραφτεί ως G1

Παράδειγμα: G01 X40 Z20 F150

Σύνδεση δύο αξόνων από το σημείο Α στο σημείο Β

Κυκλική παρεμβολή

Μορφή 1: G02X(u)____Z(w)____I____K____F_____

Εξήγηση: (1) Όταν τα X και Z βρίσκονται στο G90, η συντεταγμένη του τελικού σημείου του τόξου είναι η απόλυτη τιμή συντεταγμένων σε σχέση με το προγραμματισμένο σημείο μηδέν. Στο G91,

Το τελικό σημείο τόξου είναι η αυξητική τιμή σε σχέση με το σημείο έναρξης του τόξου. Ανεξάρτητα από το G90 ή το G91, το I και το K είναι οι αυξητικές συντεταγμένες του κέντρου τόξου σε σχέση με το σημείο εκκίνησης.

Το I είναι η τιμή της κατεύθυνσης Χ και το K είναι η τιμή της κατεύθυνσης Z. Οι συντεταγμένες του κέντρου του κύκλου δεν παραλείπονται στην κυκλική παρεμβολή, εκτός εάν έχει προγραμματιστεί σε άλλες μορφές.

(2) Όταν η εντολή G02 είναι προγραμματισμένη, μπορεί να επεξεργαστεί απευθείας τον κύκλο του τεταρτημορίου, τον πλήρη κύκλο κ.λπ.

Σημείωση: Όταν ξεπεραστεί το τεταρτημόριο, η αντιστάθμιση του κενού θα εκτελεστεί αυτόματα. Εάν η αντιστάθμιση κενού και η πραγματική αντίστροφη κίνηση της εργαλειομηχανής εισαχθούν στο τέλος της περιοχής παραμέτρων

Η μεγάλη διαφορά θα προκαλέσει εμφανή σημάδια κοπής στο τεμάχιο εργασίας.

(3) Το G02 μπορεί επίσης να γραφτεί ως G2.

Παράδειγμα: G02 X60 Z50 I40 K0 F120

Μορφή 2: G02X(u)____Z(w)____R( συν \－)__F__

Σημείωση: (1) Δεν μπορεί να χρησιμοποιηθεί για προγραμματισμό πλήρους κύκλου

(2) R είναι η ακτίνα του τόξου R στη μία πλευρά του τεμαχίου εργασίας. Το R είναι ένα σύμβολο, το "συν" σημαίνει ότι η γωνία του τόξου είναι μικρότερη από 180 μοίρες.

Το "-" σημαίνει ότι η γωνία του τόξου είναι μεγαλύτερη από 180 μοίρες. Το "συν" μπορεί να παραλειφθεί.

(3) Βασίζεται στις συντεταγμένες του τελικού σημείου. Όταν το μήκος μεταξύ του τελικού σημείου και του σημείου έναρξης είναι μεγαλύτερο από 2R, χρησιμοποιείται μια ευθεία γραμμή αντί για ένα τόξο.

Παράδειγμα: G02 X60 Z50 R20 F120

Μορφή 3: G02X(u)____Z(w)____CR=__(ακτίνα)F__

Μορφή 4: G02X(u)____Z(w)__D__(διάμετρος)F___

Αυτές οι δύο μορφές προγραμματισμού είναι βασικά οι ίδιες με τη μορφή 2.

Κυκλική παρεμβολή

Σημείωση: Η μορφή είναι ίδια με την εντολή G02 με τη διαφορά ότι η φορά περιστροφής του τόξου είναι αντίθετη.

Χρονομετρημένη παύση

Μορφή: G04__F__ ή G04__K__

Σημείωση: Η κίνηση επεξεργασίας έχει τεθεί σε παύση. Μετά τη λήξη του χρόνου, η επεξεργασία θα συνεχιστεί. Ο χρόνος παύσης καθορίζεται από τα δεδομένα που ακολουθούν το F. Η μονάδα είναι δευτερόλεπτα.

Το εύρος είναι 0.01 δευτερόλεπτα έως 300 δευτερόλεπτα.

Κυκλική παρεμβολή ενδιάμεσου σημείου

Μορφή: G05X(u)____Z(w)____IX_____IZ_____F_____

Εξήγηση: (1) X και Z είναι οι συντεταγμένες του τελικού σημείου, και IX και IZ είναι οι συντεταγμένες του ενδιάμεσου σημείου. Άλλα είναι παρόμοια με τα G02/G03

Παράδειγμα: G05 X60 Z50 IX50 IZ60 F120

Επιτάχυνση/επιβράδυνση

Μορφή: G08

Σημείωση: Καταλαμβάνουν μόνο μία γραμμή στο τμήμα προγράμματος. Όταν το πρόγραμμα εκτελείται σε αυτό το τμήμα, ο ρυθμός ροής θα αυξηθεί κατά 10 τοις εκατό . Εάν θέλετε να το αυξήσετε κατά 20 τοις εκατό, πρέπει να γράψετε δύο ξεχωριστά τμήματα.

Προγραμματισμός ακτίνας

Μορφή: G22

Σημείωση: Εάν καταλαμβάνει μόνο μια γραμμή στο πρόγραμμα, το σύστημα εκτελείται σε λειτουργία ακτίνας και οι ακόλουθες τιμές στο πρόγραμμα υπόκεινται επίσης σε ακτίνα.

Μέθοδος προγραμματισμού μεγέθους διαμέτρου

Μορφή: G23

Σημείωση: Εάν καταλαμβάνει μόνο μια γραμμή στο πρόγραμμα, το σύστημα λειτουργεί σε λειτουργία διαμέτρου και οι ακόλουθες τιμές στο πρόγραμμα υπόκεινται επίσης στη διάμετρο.

Επεξεργασία άλματος

Μορφή: G25 LXXX

Σημείωση: Όταν το πρόγραμμα εκτελείται σε αυτήν την ενότητα του προγράμματος, θα μεταφέρει την ενότητα προγράμματος που έχει ορίσει. (XXX είναι ο αριθμός τμήματος προγράμματος).

Επεξεργασία κύκλου

Μορφή: G26 LXXX QXX

Επεξήγηση: Όταν το πρόγραμμα εκτελείται σε αυτήν την ενότητα του προγράμματος, η καθορισμένη ενότητα ξεκινά σε αυτήν την ενότητα ως σώμα βρόχου και ο αριθμός των βρόχων καθορίζεται από την τιμή πίσω από το Q.

Ακύρωση μεγέθυνσης

Μορφή: G30

Περιγραφή: Καταλάβετε μια γραμμή μόνη της στο πρόγραμμα και χρησιμοποιήστε την με το G31 για να ακυρώσετε τη λειτουργία του G31.

Ορισμός της μεγέθυνσης

Μορφή: G31 F_____

G32—επεξεργασία νήματος ίσου βήματος (Αγγλικό σύστημα)

G33—επεξεργασία νήματος ίσου βήματος (μετρικό σύστημα)

Μορφή: G32/G33 X(u)____Z(w)____F____

Εξήγηση: (1) X και Z είναι οι συντεταγμένες του τελικού σημείου και F είναι το βήμα

(2) Το G33/G32 μπορεί να επεξεργαστεί μόνο μονοπολικά νήματα μονού εκκίνησης.

(3) Η αλλαγή της τιμής X μπορεί να επεξεργαστεί το κωνικό νήμα

(4) Όταν χρησιμοποιείτε αυτήν την εντολή, η ταχύτητα του άξονα δεν μπορεί να είναι πολύ υψηλή, διαφορετικά η φθορά του εργαλείου θα είναι μεγάλη.

Ρυθμίστε τη συντεταγμένη του τεμαχίου εργασίας/ρυθμίστε την υψηλότερη (χαμηλή) ταχύτητα του άξονα

Μορφή: G50 S____Q____

Σημείωση: S είναι η υψηλότερη ταχύτητα του άξονα, Q είναι η χαμηλότερη ταχύτητα του άξονα

Ρυθμίστε τις συντεταγμένες του τεμαχίου εργασίας

Μορφή: G54

Σημείωση: Μπορεί να υπάρχουν πολλά συστήματα συντεταγμένων στο σύστημα, το G54 αντιστοιχεί στο πρώτο σύστημα συντεταγμένων και η τιμή της θέσης προέλευσής του ορίζεται στις παραμέτρους του μηχανήματος.

G55—Ρύθμιση της συντεταγμένης 2 του τεμαχίου εργασίας

Ιδια όπως παραπάνω

G56—Ρυθμίστε τη συντεταγμένη του τεμαχίου εργασίας τρεις

Ιδια όπως παραπάνω

G57—Ρύθμιση τεσσάρων συντεταγμένων τεμαχίου εργασίας

Ιδια όπως παραπάνω

G58—Ρύθμιση της συντεταγμένης τεμαχίου εργασίας πέντε

Ιδια όπως παραπάνω

G59—Ρύθμιση συντεταγμένης τεμαχίου εργασίας 6

Ιδια όπως παραπάνω

Ακριβής διαδρομή

Μορφή: G60

Σημείωση: Στην πραγματική διαδικασία κατεργασίας, όταν πολλές ενέργειες συνδέονται μεταξύ τους, όταν χρησιμοποιείται ακριβής προγραμματισμός διαδρομής, θα υπάρξει μια διαδικασία προσωρινής αποθήκευσης (που σημαίνει επιβράδυνση) κατά την επόμενη επεξεργασία.

Συνεχής διαδρομή

Μορφή: G64

Σημείωση: Σε σχέση με το G60. Χρησιμοποιείται κυρίως για σκληρή κατεργασία.

Επιστροφή στο σημείο αναφοράς (σημείο μηδέν μηχανής)

Μορφή: G74 XZ

Επεξήγηση: (1) Κανένα άλλο περιεχόμενο δεν θα εμφανίζεται στην παρούσα παράγραφο.

(2) Οι συντεταγμένες που εμφανίζονται μετά το G74 θα επιστρέψουν στο μηδέν με το X και το Z με τη σειρά τους.

(3) Πριν χρησιμοποιήσετε το G74, βεβαιωθείτε ότι η εργαλειομηχανή είναι εξοπλισμένη με διακόπτη σημείου αναφοράς.

(4) Είναι επίσης δυνατή η μηδενική επιστροφή ενός άξονα.

Επιστρέψτε στο σημείο μηδέν των συντεταγμένων προγραμματισμού

Μορφή: G75 XZ

Περιγραφή: Επιστροφή στο σημείο μηδέν των προγραμματισμένων συντεταγμένων

Επιστρέψτε στο σημείο εκκίνησης των συντεταγμένων προγραμματισμού

Μορφή: G76

Περιγραφή: Επιστρέψτε στη θέση όπου ξεκίνησε η επεξεργασία του εργαλείου.

Εξωτερικός κύκλος (εσωτερικός κύκλος) κονσερβοποιημένος κύκλος

Μορφή: G81__X(U)__Z(W)__R__I__K__F__

Επεξήγηση: (1) X, Z είναι οι συντεταγμένες τιμές του τελικού σημείου και U, W είναι η αυξητική τιμή του τελικού σημείου σε σχέση με το τρέχον σημείο.

(2) R είναι η διάμετρος που πρόκειται να επεξεργαστεί το τμήμα του σημείου εκκίνησης.

(3) Το I είναι η τροφοδοσία για τραχιά στροφή, το K είναι η τροφοδοσία για τη λεπτή στροφή, το I και το K είναι αριθμοί με σήμανση και τα πρόσημα των δύο πρέπει να είναι τα ίδια.

Η σύμβαση της πινακίδας είναι η εξής: η κοπή από τον εξωτερικό κεντρικό άξονα (γυρίζοντας τον εξωτερικό κύκλο) είναι "-", διαφορετικά είναι "συν".

(4) Διαφορετικά X, Z, R καθορίζουν διακόπτες με διαφορετικούς εξωτερικούς κύκλους, όπως: κωνικό ή καθόλου βαθμό,

Θετικό κωνικό ή ανάστροφο κωνικό, αριστερή ή δεξιά κοπή κ.λπ.

(5) F είναι η ταχύτητα κοπής (mm/min)

(6) Μετά την επεξεργασία, το εργαλείο σταματά στο τελικό σημείο.

Παράδειγμα: G81 X40 Z 100 R15 I-3 K-1 F100

Διαδικασία επεξεργασίας:

1: τροφοδοσία G01 2 φορές I (η πρώτη κοπή είναι I, η τελευταία κοπή είναι I συν K φινίρισμα), βαθιά κοπή:

2: Παρεμβολή δύο αξόνων G01, κοπή στο τελικό τμήμα, εάν ολοκληρωθεί η κατεργασία, θα σταματήσει:

3: Το G01 ανασύρει το μαχαίρι I σε ασφαλή θέση και ταυτόχρονα εκτελεί τη βοηθητική εξομάλυνση της επιφάνειας κοπής

4: Το G00 τροφοδοτεί γρήγορα το εξωτερικό της υψηλής επιφάνειας εργασίας I και κρατά το I για την επόμενη διαδικασία κοπής και επαναλαμβάνει στο 1.

Προγραμματισμός απόλυτης αξίας

Μορφή: G90

Επεξήγηση: (1) Όταν το G90 προγραμματίζεται στο πρόγραμμα, όλες οι τιμές συντεταγμένων που προγραμματίστηκαν στη συνέχεια βασίζονται όλες στο προγραμματισμένο σημείο μηδέν.

(2) Μετά την ενεργοποίηση του συστήματος, η εργαλειομηχανή βρίσκεται στην κατάσταση G.

N0010 G90 G92 x20 z90

N0020 G01X40 Z80 F100

N0030 G03X60 Z50 I0 K-10

N0040 M02

Αυξητικός προγραμματισμός

Μορφή: G91

Σημείωση: Όταν το G91 είναι προγραμματισμένο στο πρόγραμμα, όλες οι επόμενες τιμές συντεταγμένων υπολογίζονται χρησιμοποιώντας την προηγούμενη θέση συντεταγμένων ως σημείο εκκίνησης

Η προγραμματισμένη τιμή της κίνησης. Στο επόμενο τμήμα του συστήματος συντεταγμένων, το προηγούμενο σημείο χρησιμοποιείται πάντα ως σημείο εκκίνησης για τον προγραμματισμό.

Παράδειγμα: N0010 G91 G92 X20 Z85

N0020 G01X20 Z-10 F100

N0030 Z-20

N0040 X20 Z-15

N0050 M02

Ρυθμίστε το σύστημα συντεταγμένων του τεμαχίου εργασίας

Μορφή: G92 X__ Z__

Εξήγηση: (1) Το G92 αλλάζει μόνο την τιμή συντεταγμένων που εμφανίζεται αυτήν τη στιγμή από το σύστημα, δεν μετακινεί τον άξονα συντεταγμένων και φτάνει στην καθορισμένη συντεταγμένη

Ο σκοπός της καταγωγής.

(2) Το αποτέλεσμα του G92 είναι να αλλάξει η εμφανιζόμενη συντεταγμένη μύτης εργαλείου στην καθορισμένη τιμή.

(3) Το XZ πίσω από το G92 μπορεί να προγραμματιστεί ξεχωριστά ή όλα.

G94—Ρυθμός τροφοδοσίας, τροφοδοσία ανά λεπτό

Σημείωση: Αυτή είναι η προεπιλεγμένη κατάσταση του μηχανήματος όταν είναι ενεργοποιημένο.

Κλήση υπορουτίνας

Μορφή: G20 L__

N__

Επεξήγηση: (1) Μετά το L είναι το όνομα προγράμματος μετά το N της υπορουτίνας που θα κληθεί, αλλά το N δεν μπορεί να εισαχθεί.

Μόνο οι αριθμοί 1~99999999 επιτρέπονται μετά το Ν.

(2) Περιεχόμενα διαφορετικά από αυτά που περιγράφονται παραπάνω δεν πρέπει να εμφανίζονται σε αυτήν την ενότητα του προγράμματος.

Επιστροφή από το τέλος της υπορουτίνας

Μορφή: G24

Επεξήγηση: (1) Το G24 υποδεικνύει το τέλος της υπορουτίνας και επιστρέφει στην επόμενη ενότητα του προγράμματος που κάλεσε την υπορουτίνα.

(2) Οι G24 και G20 εμφανίζονται σε ζεύγη

(3) Δεν επιτρέπονται άλλες εντολές σε αυτήν την ενότητα του G24.

Τρία, παράδειγμα προγραμματισμού κώδικα G

Παράδειγμα: Χρησιμοποιήστε το ακόλουθο παράδειγμα για να επεξηγήσετε τη διαδικασία μεταφοράς παραμέτρων στη διαδικασία κλήσης υπορουτίνας, δώστε προσοχή στην εφαρμογή

Όνομα προγράμματος: P10

M03 S1000

G20 L200

M02

N200 G92 X50 Z100

G01 X40 F100

Z97

G02 Z92 X50 I10 K0 F100

G01 Z-25 F100

G00 X60

Z100

G24

Εάν θέλετε να καλέσετε πολλές φορές, χρησιμοποιήστε την παρακάτω μορφή

M03 S1000

N100 G20 L200

N101 G20 L200

N105 G20 L200

M02

N200 G92 X50 Z100

G01 X40 F100

Z97

G02 Z92 X50 I10 K0 F100

G01 Z-25 F100

G00 X60

Z100

G24

G331—Κύκλος επεξεργασίας νήματος

Μορφή: G331 X__ Z__I__K__R__p__

Εξήγηση: (1) Η διάμετρος της διεύθυνσης Χ αλλάζει, το X=0 είναι ευθύ νήμα

(2) Z είναι το μήκος νήματος, μπορεί να γίνει απόλυτος ή σχετικός προγραμματισμός

(3) I είναι το μήκος εκκένωσης προς την κατεύθυνση Χ μετά την κοπή του νήματος, ± τιμή

(4) Η διαφορά διαμέτρου μεταξύ της εξωτερικής διαμέτρου του νήματος R και της διαμέτρου της ρίζας, θετική τιμή

(5) K γήπεδο KMM

(6) Κυλήστε τους χρόνους επεξεργασίας του νήματος p, δηλαδή κόψτε σε πολλούς κόπτες

ίχνος:

1. Το βάθος κάθε τροφοδοσίας είναι R÷p και στρογγυλεμένο και η τελευταία τομή δεν τροφοδοτείται για να εξομαλύνει την επιφάνεια του νήματος

2. Το όνομα της τιμής I καθορίζεται από την εσωτερική διαρροή νήματος σύμφωνα με τη θετική και αρνητική κατεύθυνση του X.

3. Η αρχική θέση του κύκλου επεξεργασίας νήματος είναι να ευθυγραμμιστεί η άκρη του εργαλείου με τον εξωτερικό κύκλο του νήματος.

παράδειγμα:

M3

G4 f2

G0 x30 z0

G331 z-50 x0 i10 k2 r1.5 p5

G0 z0

M05

Τέσσερα, συμπληρώματα και προφυλάξεις

1. G00 και G01

Υπάρχουν δύο τύποι τροχιάς κίνησης G00: ευθεία γραμμή και διακεκομμένη γραμμή. Αυτή η οδηγία χρησιμοποιείται μόνο για τοποθέτηση σε σημείο και δεν μπορεί να χρησιμοποιηθεί για κοπή.

Το G01 μετακινείται στο σημείο στόχο που καθορίζεται από την οδηγία με γραμμική κίνηση με τον καθορισμένο ρυθμό τροφοδοσίας, που χρησιμοποιείται γενικά για κοπή

2. G02 και G03

G02: Δεξιόστροφη κυκλική παρεμβολή G03: Αριστερόστροφη κυκλική παρεμβολή

3. G04 (εντολή καθυστέρησης ή παύσης)

Γενικά χρησιμοποιείται για εναλλαγή μεταξύ εμπρός και όπισθεν, κατεργασία τυφλών οπών, κλιμακωτών οπών, στροφή και σχισμή

4. Οδηγίες επιλογής αεροπλάνου G17, G18, G19, προσδιορίστε την επεξεργασία επιπέδου, που χρησιμοποιείται γενικά για μηχανές φρεζαρίσματος και κέντρα κατεργασίας

G17: XY επίπεδο, μπορεί να παραλειφθεί ή μπορεί να είναι ένα επίπεδο παράλληλο στο επίπεδο XY

G18: Επίπεδο XZ ή επίπεδο παράλληλο σε αυτό, υπάρχει μόνο επίπεδο XZ στον τόρνο CNC, δεν απαιτείται ειδική σήμανση

G19: Επίπεδο YZ ή επίπεδο παράλληλο με αυτό

5. Εντολή σημείου αναφοράς G27, G28, G29

G27: Επιστρέψτε στο σημείο αναφοράς, ελέγξτε και επιβεβαιώστε τη θέση του σημείου αναφοράς

G28: Αυτόματη επιστροφή στο σημείο αναφοράς (περνώντας από το ενδιάμεσο σημείο)

G29: Επιστροφή από το σημείο αναφοράς, που χρησιμοποιείται σε συνδυασμό με το G28

6. Αντιστάθμιση ακτίνας G40, G41, G42

G40: Ακύρωση αντιστάθμισης ακτίνας εργαλείου

7. Αντιστάθμιση μήκους G43, G44, G49

G43: Θετική αντιστάθμιση μήκους G44: αρνητική αντιστάθμιση μήκους G49: Ακύρωση αντιστάθμισης μήκους εργαλείου

8. G32, G92, G76

G32: Κοπή νήματος G92: Κύκλος κονσερβοποιημένου κοπής νήματος G76: Κύκλος σύνθεσης κοπής νήματος

9. Επεξεργασία στροφής: G70, G71, 72, G73

G71: Εντολή κύκλου ακατέργαστου κύκλου αξονικής στροφής G70: Κύκλος τελικής σύνθεσης G72: Κύκλος στροφής με όψη, κύκλος ακτινικής τραχιάς στροφής G73: Αντιγραφή κύκλου τραχιάς στροφής

10. Μηχανή φρέζας, κέντρο κατεργασίας:

G73: Υψηλής ταχύτητας τρύπημα βαθιάς οπής G83: ράμφισμα βαθιάς οπής G81: κύκλος διάτρησης G82: κύκλος διάτρησης βαθιάς οπής

G74: Επεξεργασία νήματος στο αριστερό G84: Επεξεργασία νήματος δεξιά G76: Κύκλος λεπτής διάνοιξης G86: Κύκλος επεξεργασίας διάτρησης

G85: Reaming G80: Ακύρωση εντολής κύκλου

11. Λειτουργία προγραμματισμού G90, G91

G90: Απόλυτος προγραμματισμός συντεταγμένων G91: Αυξητικός προγραμματισμός συντεταγμένων

12. Εντολή ρύθμισης άξονα

G50: Ρύθμιση της υψηλότερης ταχύτητας άξονα G96: Έλεγχος σταθερής ταχύτητας επιφάνειας G97: Έλεγχος ταχύτητας άξονα (ακύρωση της εντολής ελέγχου σταθερής ταχύτητας επιφάνειας) G99: Επιστροφή στο σημείο R (μεσαία οπή) G98: Επιστροφή στο σημείο αναφοράς (τελευταία οπή)

13. Οδηγίες διακοπής περιστροφής του άξονα προς τα εμπρός και προς τα πίσω M03, M04, M05

M03: Άξονας προς τα εμπρός M04: Οπισθότυπος άξονας M05: Στοπ ατράκτου

14. Διακόπτης υγρού κοπής M07, M08, M09

M07: Υγρό κοπής στο M08: Υγρό κοπτικό υγρό στο M09: Αποκοπή υγρού

15. Διακοπή κίνησης M00, M01, M02, M30

Μ00: Παύση προγράμματος M01: Προγραμματισμένη στάση M02: Επαναφορά μηχανήματος M30: Το πρόγραμμα τελειώνει, ο δείκτης επιστρέφει στην αρχή

16. Μ98: υπορουτίνα κλήσης

17. M99: επιστροφή στο κύριο πρόγραμμα

Δημοφιλείς Ετικέτες: vmc 850 τιμή, Κίνα, προμηθευτές, κατασκευαστές, εργοστάσιο, τιμή, προς πώληση, κατασκευασμένο στην Κίνα
