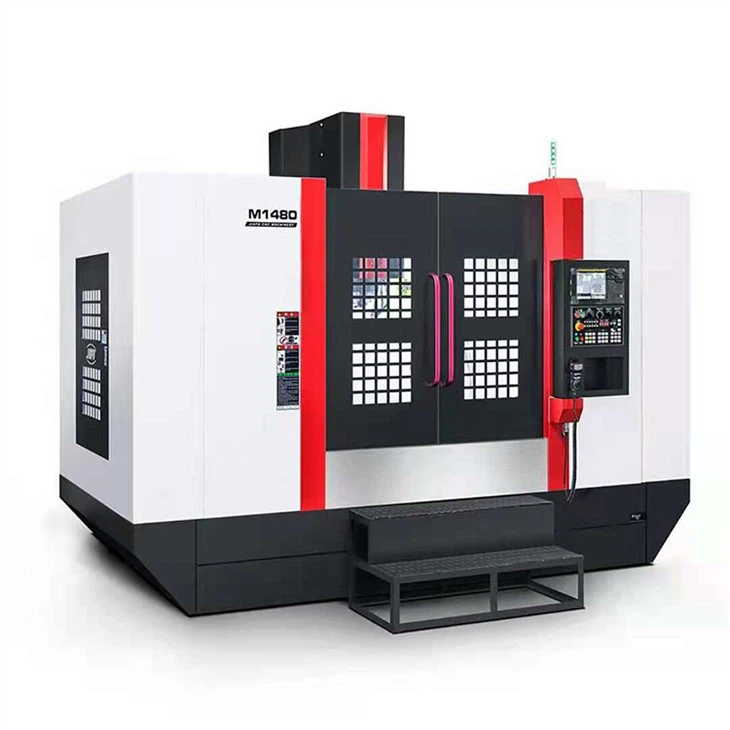

Αυτόματη φρέζα Cnc
● ΤΑΞΙΔΙ
Διαδρομή άξονα Χ mm 1500
Διαδρομή άξονα Υ mm 800
Διαδρομή άξονα Z mm 700
Ρύγχος ατράκτου στην επιφάνεια εργασίας mm 160-860
Οδηγός άξονα από κέντρο προς στήλη mm 855
● τραπέζι εργασίας
Διαστάσεις τραπεζιού (Μ x Π) mm 1600*800
Υποδοχή Τ (αριθμός-μέγεθος*διάσταση) mm 7*22X110
μέγιστο φορτίο Kg 2000
Παράμετρος μηχανής
|
|
Παράμετρος |
Μονάδα |
V-1580 |
|
|
● |
ΤΑΞΙΔΙ |
|
|
|
|
|
Ταξίδι με άξονα Χ |
mm |
1500 |
|
|
|
Ταξίδι στον άξονα Υ |
mm |
800 |
|
|
|
Ταξίδι στον άξονα Z |
mm |
700 |
|
|
|
Μύτη ατράκτου στην επιφάνεια εργασίας |
mm |
160-860 |
|
|
|
Οδηγός άξονα από κέντρο σε στήλη |
mm |
855 |
|
|
● |
τραπέζι εργασίας |
|
|
|
|
|
Διαστάσεις τραπεζιού (Μ x Π) |
mm |
1600*800 |
|
|
|
Υποδοχή T (αριθμός-μέγεθος*διάστημα) |
mm |
7*22X110 |
|
|
|
μέγιστο φορτίο |
Κιλό |
2000 |
|
|
L |
Ατρακτος |
|
|
|
|
|
Ταχύτητα ατράκτου |
σ.α.λ |
8000 |
|
|
|
Ισχύς κινητήρα ατράκτου |
kw |
15 |
|
|
|
Κωνική οπή ατράκτου (μέγεθος μοντέλου/εγκατάστασης) |
|
BT50 (155) |
|
|
|
Μοτέρ XYZ |
kw |
3kw/3kw/3kw |
|
|
● |
ταίζω |
|
|
|
|
|
G00 ταχεία διέλευση (άξονας X) |
m/min |
20 |
|
|
|
G00 ταχεία διέλευση (άξονας Υ) |
m/min |
20 |
|
|
|
G00 ταχεία διέλευση (άξονας Z) |
m/min |
24 |
|
|
|
G01 Τροφοδοσία κοπής |
m/min |
10/10/10 |
|
|
● |
ακρίβεια μηχανής |
|
|
|
|
|
ακρίβεια τοποθέτησης |
mm |
0.005/300 |
|
|
|
Επαναληψιμότητα |
mm |
0.003/300 |
|
|
● |
άλλα |
|
|
|
|
|
Χώρος δαπέδου (μήκος) |
mm |
3950 |
|
|
|
(πλάτος) |
mm |
3000 |
|
|
|
Ύψος μηχανήματος (ύψος) |
mm |
3200 |
|
|
|
βάρος μηχανής |
Κιλό |
15000 |
|
|
|
συσκευασία κενού |
/ |
ΝΑΙ |
|
|
|
Σταθερό ξύλινο πλαίσιο |
/ |
ΝΑΙ |
|
■Διαμόρφωση αυτοματοποιημένης φρέζας cnc
1. Οι τρεις άξονες υιοθετούν τη βίδα C3 "Yintai PMI ή Shangyin HIWIN" της Ταϊβάν.
6. BT50-$155-8000rpm τύπου ζώνης KENTURN
2. Οι τρεις άξονες υιοθετούν ρουλεμάν P4.
7. Κύλινδρος μαχαιριού.
3. Οι τρεις άξονες υιοθετούν τροχιά κυλίνδρου "Shangyin or Yintai" κατασκευασμένη στην Ταϊβάν.
8. Συνειδητός κύριος λιπαντήρας
4. Οι τρεις άξονες υιοθετούν τη σύζευξη "KENTURN" της Ταϊβάν.
9. Εργαλειοθήκη και εργαλεία ρύθμισης
5. Οι τρεις άξονες υιοθετούν προστατευτικό κάλυμμα Taiwan "KENTURN".
